Стандарт/сертификат |
UL/CSA, IEC | ||
Количество проводников |
3-полюсн. | ||
Принадлежности |

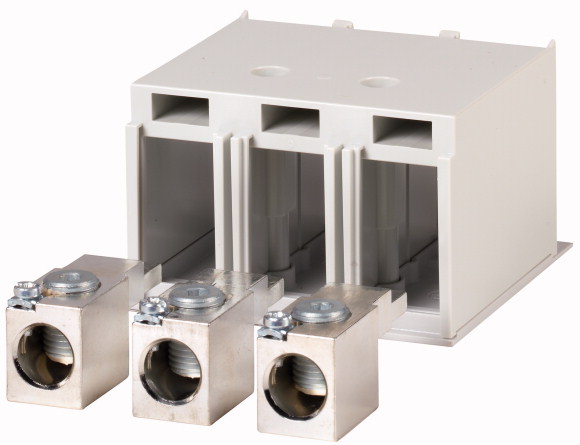

Тоннельная клемма | ||
Номинальный ток |
In | A | Cu 300, Al 250 |
Применяемое для |
NZM2, PN2, N(S)2 | ||
Поперечные сечения соединения |
|||
Тип провода |
|||
Медный/алюминиевый кабель |
Медный кабель  Ал. кабель
|
||
Поперечные сечения соединения |
|||
тонкопроволочный |
мм2 |
1 x 25 - 185 В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм? |
|
AWG/kcmil |
мм2 | 1 x 6 - 350 | |
| указания Тип включает в себя детали для верхней и нижней стороны выключателя для 3- и 4-полюсных выключателей. В серийном исполнении с подключением контрольного провода для медных проводов 1 x 0,75 - 2,5 мм2 (18 - 14 AWG) или 2 x 0,75 - 1,5 мм2 (18 - 16 AWG). Монтаж вне корпуса выключателя. При тонкопроволочных и очень гибких проводах использовать оконечную муфту. Максимальное указанное поперечное сечение только многожильное и подключается без оконечных муфт. Требуется монтаж крышки NZM4(-4)-XKSA (имеется в комплекте поставки). |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss8.1-27-37-04-24 [ACN957008]) | |||
Suitable for number of poles |
3 | ||
Model |
- |
