Артикул:
124305
Внутренний код:
EAT-124305
Дилерский сертификат
56 кб
Техническая документация
224,6 кб

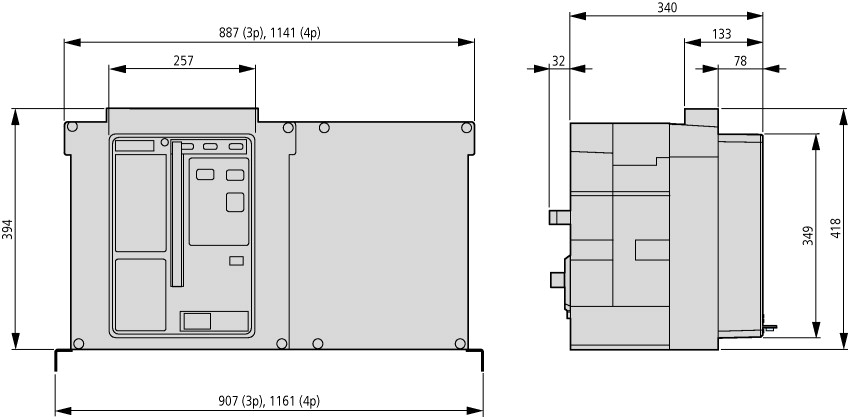

Характеристики
Номинальный ток, А
—
5000
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
85
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Открытые силовые выключатели/силовые разъединители | ||
Ассортимент |
Открытый силовой выключатель | ||
Диапазон тока |
4000 до 6300 A | ||
Защитная функция |
Селективная защита | ||
Метод монтажа |
Фиксированная установка | ||
Типоразмер |
IZM63 | ||
Стандарт/сертификат |
IEC | ||
Количество полюсов |
3-полюсн. | ||
Класс защиты |
IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери | ||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 5000 |
Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42 |
Icu | кА | 85 |
Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42 |
Ics | кА | 85 |
Расцепители перегрузки мин. |
Ir | A | 2000 |
Расцепители перегрузки макс. |
Ir | A | 5000 |
без задержки
 |
Ii = In x … | 2 - 10, Выкл. | |
с задержкой
|
Isd = Ir x … | 2 - 10 | |
| указания Включая главные подключения с обратной стороны и подключения контрольных проводов в соответствии с заказанными опциями. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947 | ||
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - +70 (устройства с ЖК-экраном -20 - +70) |
Эксплуатация (открыто) |
°C | -25 - +70 (устройства с ЖК-экраном -20 - +70) | |
установочное положение |
|
||
|
|
|||
категория применения |
B | ||
Класс защиты |
IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери | ||
Направление подвода питания |
любая | ||
| Цепи главного тока | |||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 5000 |
Измеренный ток длительной нагрузки при 50 °C |
Iu | A | 5000 |
Измеренный ток длительной нагрузки при 60 °C |
Iu | A | 5000 |
Измеренный ток длительной нагрузки при 70 °C |
Iu | A | 5000 |
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 8000 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Use in IT electrical power networks up to |
U | V | 440 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 |
| Коммутационная способность | |||
Расчетный ток короткого замыкания при включении |
Icm | ||
до 440 В 50/60 Гц |
Icm | кА | 178 |
до 690 В 50/60 Гц |
Icm | кА | 179 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц |
|||
t = 1 с |
Icw | кА | 85 |
t = 3 с |
Icw | кА | 65 |
Расчетная разрывная способность при коротком замыкании Icn
|
Icn | ||
IEC/EN 60947 очередность включения Icu O-t-CO |
|||
до 240 В 50/60 Гц |
Icu | кА | 85 |
до 440 В 50/60 Гц |
Icu | кА | 85 |
до 690 В 50/60 Гц |
Icu | кА | 85 |
IEC/EN 60947 очередность включения Ics O-t-CO-t-CO |
|||
до 240 В 50/60 Гц |
Ics | кА | 85 |
до 440 В 50/60 Гц |
Ics | кА | 85 |
до 690 В 50/60 Гц |
Ics | кА | 85 |
Время переключения |
|||
Время включения на включающую катушку |
мс | 40 | |
Время выключения |
мс | 40 | |
Общее время отключения через расцепитель рабочих токов |
мс | 35 | |
Общее время отключения через расцепитель минимального напряжения |
мс | 35/70 | |
Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги) |
мс |
35
|
|
максимальная частота коммутаций |
Переключения/ч | 60 | |
Потеря мощности для расчетного тока при In
|
|||
Фиксированная установка |
W | 400 | |
Выдвижной вариант монтажа (выключатель с кассетой) |
W | 1000 | |
| Вес | |||
Фиксированная установка |
|||
3-полюсн. |
кг | 125 | |
4-полюсн. |
кг | 163 | |
Выдвижной вариант монтажа |
|||
3-полюсн. |
кг | 157 | |
4-полюсн. |
кг | 200 | |
Пустая кассета |
|||
3-полюсн. |
кг | 60 | |
4-полюсн. |
кг | 73 | |
| Поперечные сечения соединения | |||
медная шина |
|||
Фиксированная установка |
|||
черный |
мм | 5 x 10 x 100 | |
Выдвижной вариант монтажа |
|||
черный |
мм | 5 x 10 x 100 | |
|
Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC. |
|||
Прочие технические характеристики (каталог для перелистывания) |
Характеристики расцепления универсальной/селективной защиты Указания по характеристикам расцепления |
