Артикул:
207471
Внутрений код:
EAT-207471
Дилерский сертификат
56 кб
Техническая документация
239,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 083.54 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Модули вспомогательных контактов | ||
Функция |
для стандартных применений | ||
Техника присоединения |
Пружинные клеммы | ||
Расчетный рабочий ток |
|||
обычный термический ток, 1-полюсный |
|||
разомкнут |
|||
при 60 °C |
Ith | A | 16 |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 4 |
380 В 400 В 415 В |
Ie | A | 4 |
Назначение контактов |
|||
Замык. = замыкающий контакт |
1 замык | ||
Разм. = размыкающий контакт |
1 разм. | ||
Вид монтажа |
Боковой монтаж | ||
графические условные обозначения |
|
||
Применяемое для |
DILP250… DILP315… DILP500… DILP630… DILP800… |
||
исполнение |

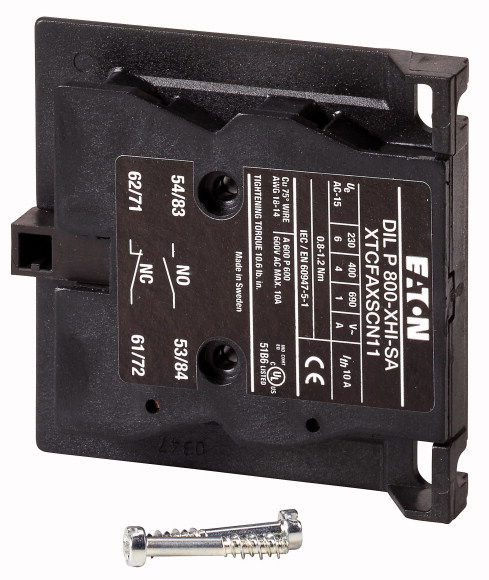

боковые вспомогательные контакты |
Технические характеристики
| Электрические данные стандартных вспомогательных контактов | |||
Принудительное управление коммутирующими элементами в модуле вспомогательного контакта (согласно IEC 60947-5-1, приложение L) |
- | ||
Размыкающий контакт (не НЗ с задержкой размыкания) пригоден в качестве зеркального контакта (в соответствии с IEC/EN 60947-4-1 приложение F) |
DILP250 - DILP800 | ||
Номинальная устойчивость к импульсу |
Uimp | кВ | 6 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и вспомогательными контактами |
В перем. тока | 1000 | |
Между вспомогательными контактами |
В перем. тока | 400 | |
Расчетный рабочий ток |
A | ||
обычный термический ток, 1-полюсный |
|||
разомкнут |
|||
при 60 °C |
Ith | A | 16 |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 4 |
380 В 400 В 415 В |
Ie | A | 4 |
500 В |
Ie | A | 1 |
Срок службы компонента |
|||
при Ue = 230 В, AC-15, 3 A |
Переключения | x 106 | 0,5 |
Стойкость к коротким замыканиям без сваривания |
|||
макс. предохранитель |
A gG/gL | 10 | |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
N600 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.2 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -40 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
Number of contacts as change-over contact |
0 | ||
Number of contacts as normally open contact |
1 | ||
Number of contacts as normally closed contact |
1 | ||
Rated operation current Ie at AC-15, 230 V |
A | 6 | |
Type of electric connection |
Screw connection | ||
Model |
Top mounting | ||
Mounting method |
Side mounting |
