Артикул:
230260
Внутрений код:
EAT-230260
Дилерский сертификат
56 кб
Техническая документация
530,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 658.71 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

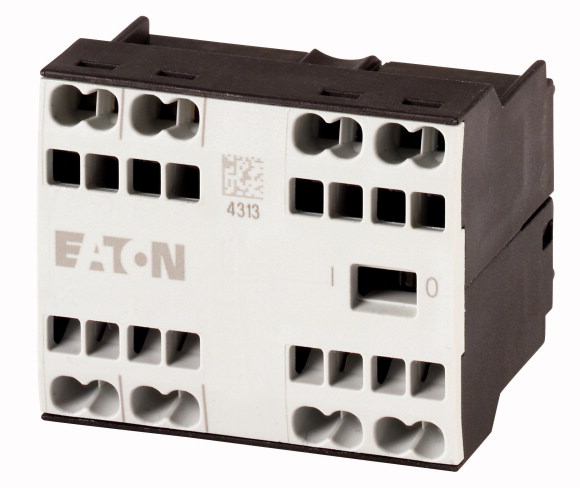

Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Модули вспомогательных контактов | ||
Описание |
с принудительно ведомыми контактами | ||
Функция |
для стандартных применений | ||
Полюсы |
4-полюсн. | ||
Техника присоединения |
Пружинные клеммы | ||
Расчетный рабочий ток |
|||
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 4 |
380 В 400 В 415 В |
Ie | A | 2 |
380 В 400 В 500 В |
Ie | A | 1.5 |
Назначение контактов |
|||
Замык. = замыкающий контакт |
2 замык | ||
Разм. = размыкающий контакт |
2 разм. | ||
Вид монтажа |
Фронтальная установка | ||
графические условные обозначения |
|
||
Применяемое для |
DILE(E)M-10-C(-G)(…) DILE(E)M-01-C(-G)(…) DILER40(-G)-C DILER31(-G)-C DILER22-C |
||
указания |
Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактов, а также для встроенных вспомогательных контактов DILE(E)M Вспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) |
||
Кодовое число/исполнение комбинаций |
|||
кодовое число |
62E | ||
с основным устройством |
DILER-40(-G) | ||
| 53 | |||
с основным устройством |
DILER-31(-G) | ||
| 44 | |||
с основным устройством |
DILER-22 |
Технические характеристики
| Вспомогательный контакт | |||
тонкопроволочный с оконечной муфтой |
да | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 600 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и вспомогательными контактами |
В перем. тока | 300 | |
Между вспомогательными контактами |
В перем. тока | 300 | |
Расчетный рабочий ток |
A | ||
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|||
разомкнут |
|||
Обычный термический ток |
Ith | A | 10 |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 4 |
380 В 400 В 415 В |
Ie | A | 2 |
500 В |
Ie | A | 1.5 |
Пост. ток (DC) |
|||
DC-13 Л/П 15 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 2.5 |
2 |
60 В | A | 2.5 |
3 |
110 В | A | 1.5 |
3 |
220 В | A | 0.5 |
Надёжность контакта (при Ue = 24 В постоянного тока, Umin = 17 В, I min= 5,4 мА) |
Частота отказов | ? | <10-8, < один отказ на 100 млн. соединений |
Срок службы компонента при Ue = 240 В |
|||
AC-15 |
Переключения | x 106 | 0.2 |
Пост. ток (DC) |
|||
Нижний колонтитул |
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A |
Переключения | x 106 | 0.15 |
Стойкость к коротким замыканиям без сваривания |
|||
устройство защиты от максимальных перегрузок |
|||
только защита от короткого замыкания |
PKZM0-4 | ||
защита от короткого замыкания, макс. предохранитель |
|||
500 В |
A gG/gL | 6 | |
500 В |
A безынерционный | 10 | |
Электрические тепловые потери при нагрузке с Ith
|
|||
на контакт |
W | 1.5 | |
Поперечные сечения соединения |
мм? | ||
Пружинные клеммы |
|||
одножильный |
мм2 |
1 x (1 - 2,5) 2 x (1 - 2,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (1 - 2,5) 2 x (1 - 2,5) |
|
одно- или многожильные |
AWG | 16 - 14 | |
Длина зачистки |
мм | 10 | |
Стандартная отвёртка |
мм | 0,6 x 3,5 | |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
P300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 600 | |
Перем. ток (AC) |
A | 10 | |
Пост. ток (DC) |
В | 250 | |
Пост. ток (DC) |
A | 0.5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 4 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.24 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
Number of contacts as change-over contact |
0 | ||
Number of contacts as normally open contact |
2 | ||
Number of contacts as normally closed contact |
2 | ||
Rated operation current Ie at AC-15, 230 V |
A | 4 | |
Type of electric connection |
Spring clamp connection | ||
Model |
Top mounting | ||
Mounting method |
Front fastening |
