Артикул:
140061
Внутренний код:
EAT-140061
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |

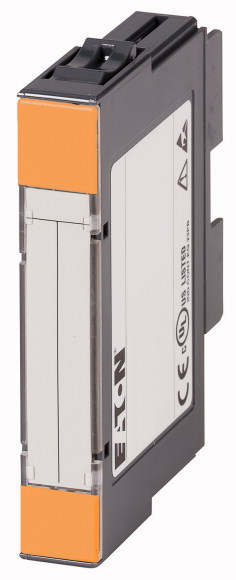

Модули ввода/вывода XI/ON | ||
функция |
Модуль записи XN | ||
Краткое описание |
2 размыкающих контакта 230 В перем. тока, / 30 В пост. тока |
||
Применяемое для |
XN-S4T-SBBS XN-S4S-SBBS XN-S4T-SBCS XN-S4S-SBCS |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
EN 61000-6-2 EN 61000-6-4 EN 61131-2 |
||
Гальваническое разделение |
да, через оптрон | ||
Температура окружающей среды |
|||
Температура окружающей среды, эксплуатация |
°C | 0 - +55 | |
Хранение, транспорт |
? | °C | -25 - +85 |
Относительная влажность воздуха |
|||
относительная влажность |
5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия |
|||
Класс защиты |
IP20 | ||
Вредный газ |
ppm |
SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) |
|
Вибростойкость, условия применения |
согласно IEC/EN 60068-2-6 | ||
Удароустойчивость |
g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) |
согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание |
согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) |
|||
ESD |
Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля |
(0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение |
EN 61100-4-4 | ||
Скачок напряжения |
EN 61100-4-5 | ||
Впуск |
В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) |
(30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения |
EN 61131-2 | ||
Типовые испытания (Type Test) |
согласно EN 61131-2 | ||
Апробации |
CE, cULus | ||
Прочие технические характеристики (каталог для перелистывания) |
Технические характеристики | ||
| Аналоговые элементы ввода | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Подсоединяемые датчики |
Омические нагрузки индуктивные нагрузки Ламповые нагрузки |
||
Базовые модули |
|||
без C-подключения |
4-проводной XN-S4x-SBBS |
||
| Аналоговые модули вывода | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Базовые модули |
|||
без C-подключения |
4-проводной XN-S4x-SBBS |
||
| Цифровые выходы | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Потеря мощности |
P | W | тип. 1 |
возможно подсоединение |
Омические нагрузки индуктивные нагрузки Ламповые нагрузки |
||
Базовые модули |
|||
с C-подключением |
4-проводной XN-S4x-SBCS |
||
| Цифровые входы | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Испытательное напряжение изоляции |
Ui | В перем. тока | 1780 |
Базовые модули |
|||
без C-подключения |
4-проводной XN-S4x-SBBS |
||
с C-подключением |
4-проводной XN-S4x-SBCS |
||
| Модули реле | |||
Вид контакта |
2 размыкающих контакта | ||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Испытательное напряжение изоляции |
Ui | В перем. тока | 1500, 500 |
Потеря мощности |
P | W | тип. 1 |
возможно подсоединение |
Омические нагрузки индуктивные нагрузки Ламповые нагрузки |
||
Номинальное напряжение нагрузки |
230 В перем. тока, 30 В пост. тока | ||
Выходной ток на канал/230 В перем. тока |
|||
максимальный ток длительной нагрузки |
мА | 2000 | |
максимальный ток длительной нагрузки Омическая нагрузка |
5 A | ||
Ток минимальной нагрузки |
мА |
100 мА при 12 В пост. тока
|
|
Коэффициент одновременности |
g | % | 100 |
Срок службы при 230 В перем. тока |
Переключения | ||
при 5 А |
Переключения | x 106 | > 0.1 |
при 0,5 А |
Переключения | x 106 | > 1 |
Базовые модули |
|||
без C-подключения |
4-проводной XN-S4x-SBBS |
||
с C-подключением |
4-проводной XN-S4x-SBCS |
||
| Модуль электропитания | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Потеря мощности |
P | W | 1 |
| Модуль счёта | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
| Интерфейсы | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
28
|
Потеря мощности |
P | W | тип. 1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 18 - 30 | |
Voltage type of supply voltage |
DC | ||
Number of digital inputs |
0 | ||
Number of digital outputs |
2 | ||
Digital inputs configurable |
No | ||
Digital outputs configurable |
No | ||
Input current at signal 1 |
mA | 0 | |
Permitted voltage at input |
V | 0 - 0 | |
Type of voltage (input voltage) |
AC/DC | ||
Type of digital output |
Relay | ||
Output current |
A | 5 | |
Permitted voltage at output |
V | 0 - 250 | |
Type of output voltage |
AC/DC | ||
Short-circuit protection, outputs available |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
Yes | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
Yes | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
Plug-in connection | ||
Time delay at signal exchange |
ms | 0 - 0 | |
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 12.6 | |
Height |
mm | 74.1 | |
Depth |
mm | 55.4 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL File No. | E205091 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 2252-01, 2252-81 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
