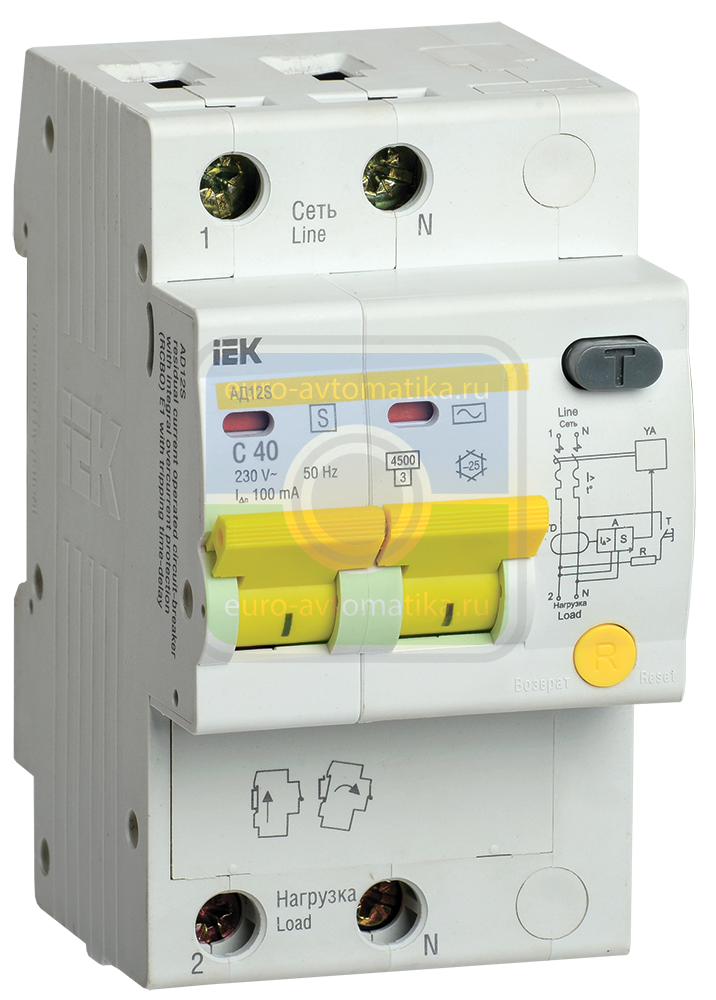

Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока.
Дифференциальные автоматы АД12S обеспечивают:
- защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- защиту от возгорания изоляции токоведущих частей при возникновении тока утечки;
- защиту от перегрузки и короткого замыкания.
В аппаратах предусмотрена индикация срабатывания от дифференциального тока.
В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.
- Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
- Наличие индикатора положения контактов.
- Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
- Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
- Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
- Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
- Удобный монтаж/демонтаж без использования инструментов.
| Номин ток, А | 40 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,1 |
| Тип тока утечки | Переменный (AC) |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Частота | 50 Гц |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип подключения | Винтовое соединение |
| Наличие электронного расцепителя | Нет |
| Тип монтажа | на DIN-рейку |
| Отключающая способность по EN 60898, кА | 4,5 |
| Количество защищенных полюсов | 2 |
| Общ количество полюсов | 2 |
| Ширина по количеству модульных расстояний | 3 |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Наличие теплового расцепителя | Да |
| Отключение нейтрали | Да |
| Макс сечение входящего кабеля, мм² | 35 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Степень защиты - IP | IP20 |
| Наличие электромагнитного расцепителя | Да |
| Наличие дифференциального расцепителя | Нет |
