Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.

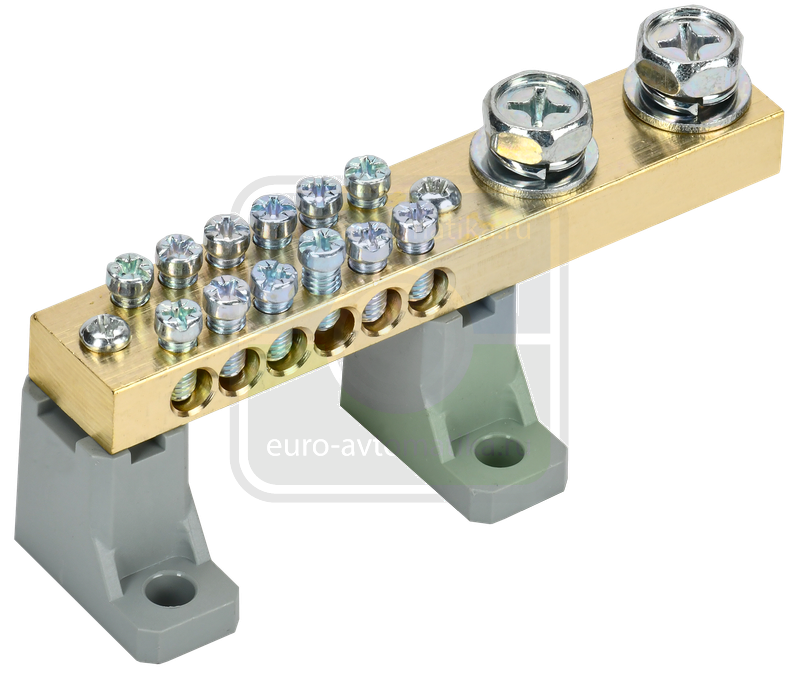

Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
- Конструктивная возможность присоединения проводников с двух сторон.
- Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
- Максимальный рабочий ток: до 200 А.
- Диапазон рабочих температур: от -40 до +50 °С.
- Шины соответствуют требованиям ТР ТС 004/2011.
| Номин ток In, А | 200 |
| Сечение шины | Прочее |
| Количество кабельных выводов | 6 |
| Материал | Латунь |
| Длина шины, мм | 100 |
| Назначение шины | N-ноль |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Высота, мм | 18 |
| Температура эксплуатации, °C | -40...50 |
| Винты крепления | М5 |
| Тип поверхности | Необработанная |
| Ширина, мм | 10 |
| Модель или исполнение | Прочее |
| Тип монтажа | На изолятор, винтовой, по краям |
