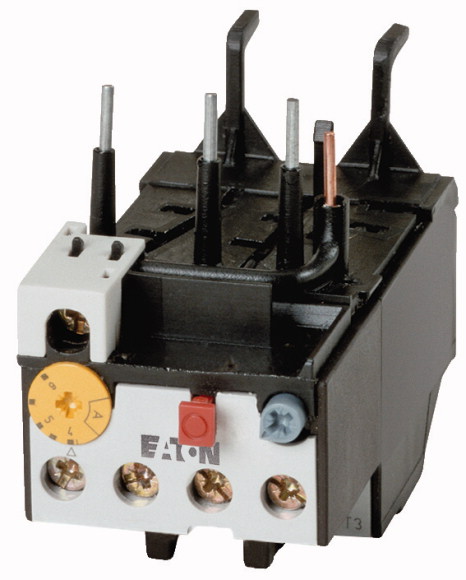

Артикул:
112474
Внутрений код:
EAT-112474
Характеристики
Настройка Ir, А
—
32-38
Защита от короткого замыкания: тип координации "1" gG/gL, A
—
125
Защита от короткого замыкания: тип координации "2" gG/gL, A
—
63
Контакты Н/О = нормально открытый
—
1
Контакты Н/З = нормально закрытый
—
1
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
16 970.20 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Реле со встроенным трансформатором ZB до 150 A | |||||||
Ассортимент |
Дополнительное оснащение | |||||||
Принадлежности |
реле защиты электродвигателей | |||||||
Типоразмер |
ZB32 | |||||||
Чувствительность к выпадению фаз |
IEC/EN 60947, VDE 0660 часть 102 | |||||||
Описание |
Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление |
|||||||
Вид монтажа |
Прямой монтаж | |||||||
 |
Ir | A | 32 - 38 | |||||
графические условные обозначения |
|
|||||||
Вспомогательный контакт |
||||||||
Замык. = замыкающий контакт |
1 замыкающий контакт | |||||||
Разм. = размыкающий контакт |
1 размыкающий контакт | |||||||
Применяемое для |
DILM17 DILM25 DILM32 DILM38 DILMF8 DILMF11 DILMF14 DILMF17 DILMF25 DILMF32 DIULM17 DIULM25 DIULM32 SDAINLM30 SDAINLM45 SDAINLM55 |
|||||||
защита от короткого замыкания |
||||||||
Тип координации 1
|
gG/gL | A | 125 | |||||
Тип координации 2
|
gG/gL | A | 63 | |||||
|
указания Расцепитель перегрузки: класс расцепления 10 А Защита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора. Пригоден для защиты моторов во взрывозащищенном исполнении.
PTB 10 ATEX 3010 учитывайте руководство MN03407005Z-DE/EN |
||||||||
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, UL, CSA | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
|
Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C |
|||
разомкнут |
°C | -25 - +40 | |
Температурная компенсация |
постоянно | ||
Вес |
кг | 0.192 | |
Удароустойчивость |
g |
10 Полусинус Длительность ударного воздействия 10 мс |
|
Класс защиты |
IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 690 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 |
|||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 440 | |
между цепями главного тока |
В перем. тока | 440 | |
Остаточная ошибка температурной компенсации > 40 ?C |
0.25 %/K
|
||
Электрические тепловые потери (3 контакта) |
|||
нижнее значение диапазона настройки |
W | 6 | |
верхнее значение диапазона регулировки |
W | 8.4 | |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 1 x (6 - 16) | |
тонкопроволочный с оконечной муфтой |
мм2 | 1 x (6 - 16) | |
многожильный |
мм2 | 1 x 16 | |
одно- или многожильные |
AWG | 10 - 6 | |
Соединительный винт |
M4 | ||
Начальный пусковой момент |
Нм | 3 | |
Длина зачистки |
мм | 10 | |
Инструменты |
|||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм | 1 x 6 | |
| Цепи вспомогательного и управляющего тока | |||
Номинальная устойчивость к импульсу |
Uimp | В | 4000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 4) 2 x (0,75 - 4) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
одно- или многожильные |
AWG | 2 x (18 - 14) | |
Соединительный винт |
M3,5 | ||
Начальный пусковой момент |
Нм | 1,2 | |
Длина зачистки |
мм | 8 | |
Инструменты |
|||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм | 1 x 6 | |
Номинальное выдерживаемое напряжение изоляции вспомогательного контура |
Ui | В перем. тока | 500 |
Номинальное напряжение |
Ue | В перем. тока | 500 |
Безопасное разъединение согласно EN 61140 |
|||
Между вспомогательными контактами |
В перем. тока | 240 | |
обычный термический ток |
Ith | A | 6 |
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
Замыкающие контакты |
|||
120 В |
Ie | A | 1.5 |
220 В 230 В 240 В |
Ie | A | 1.5 |
380 В 400 В 415 В |
Ie | A | 0.5 |
500 В |
Ie | A | 0.5 |
Размыкающие контакты |
|||
120 В |
Ie | A | 1.5 |
220 В 230 В 240 В |
Ie | A | 1.5 |
380 В 400 В 415 В |
Ie | A | 0.9 |
500 В |
Ie | A | 0.8 |
DC Л/П 15 мс |
|||
| Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe. | |||
24 В |
Ie | A | 0.9 |
60 В |
Ie | A | 0.75 |
110 В |
Ie | A | 0.4 |
220 В |
Ie | A | 0.2 |
Примечание |
Расчетный постоянный рабочий ток DC-13, 60 В: вспомогательный контакт 0,6 A | ||
Стойкость к коротким замыканиям без сваривания |
|||
макс. предохранитель |
A gG/gL | 6 | |
| указания | |||
|
Указания Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +55°C Anschlussquerschnitte Hauptstrombahnen eindrahtig und feindrahtig mit Aderendhulse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden. |
|||
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
B300 при неодинаковой полярности (Opposite polarity) B600 при одинаковой полярности (Same polarity) |
||
Управляется постоянным током DC |
R300 | ||
Short Circuit Current Rating |
SCCR | ||
Основная номинальная характеристика |
|||
SCCR |
kA | 5 | |
Макс. предохранитель |
A | 150 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 38 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 2.8 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 8.4 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | |||
Adjustable current range |
A | 32 - 38 | |
Max. rated operation voltage Ue |
V | 690 | |
Mounting method |
Direct attachment | ||
Type of electrical connection of main circuit |
Screw connection | ||
Number of auxiliary contacts as normally closed contact |
1 | ||
Number of auxiliary contacts as normally open contact |
1 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Release class |
CLASS 10 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
