Артикул:
2618
Внутрений код:
EAT-2618
Характеристики
Настройка Ir, А
—
60-90
Контакты Н/О = нормально открытый
—
1
Контакты Н/З = нормально закрытый
—
1
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
107 395.12 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

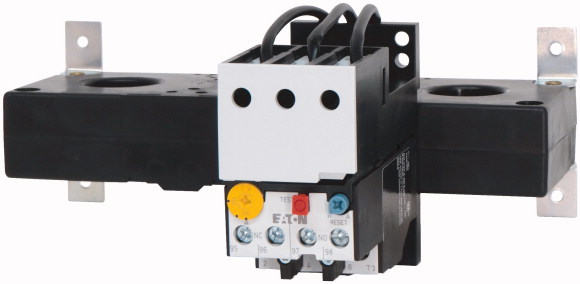

Реле со встроенным трансформатором ZW7 | ||
Описание |
Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление Защита при тяжелом пуске |
||
Вид монтажа |
Отдельный монтаж | ||
диапазон установки |
|||
Расцепитель перегрузки
 |
Ir | A | 60 - 90 |
графические условные обозначения |
|
||
Вспомогательный контакт |
|||
Замык. = замыкающий контакт |
1 замыкающий контакт | ||
Разм. = размыкающий контакт |
1 размыкающий контакт | ||
|
указания Технические данные главного тока определяются используемым подключением главных проводников. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, UL, CSA | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +50 | |
в капсульном корпусе |
°C | - 25 - 40 | |
Температурная компенсация |
постоянно | ||
установочное положение |
любая | ||
Вес |
кг | 0.8 | |
Удароустойчивость |
g |
10 Полусинус Длительность ударного воздействия 10 мс |
|
Класс защиты |
IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 |
Номинальное напряжение |
Ue | В перем. тока | 1000 |
Безопасное разъединение согласно EN 61140 |
|||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 440 | |
между цепями главного тока |
В перем. тока | 440 | |
защита от короткого замыкания, макс. предохранитель |
Для реле защиты электродвигателей в сочетании с трансформатором требуется как для контактора. | ||
Электрические тепловые потери (3 контакта) |
|||
нижнее значение диапазона настройки |
W | 3 | |
верхнее значение диапазона регулировки |
W | 10 | |
Сквозное отверстие |
|
мм | 27 |
| Цепи вспомогательного и управляющего тока | |||
Номинальная устойчивость к импульсу |
Uimp | В | 4000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 4) 2 x (0,75 - 4) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
одно- или многожильные |
AWG | 2 x (18 - 14) | |
Соединительный винт |
M3,5 | ||
Начальный пусковой момент |
Нм | 1,2 | |
Длина зачистки |
мм | 8 | |
Инструменты |
|||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм | 1 x 6 | |
Номинальное выдерживаемое напряжение изоляции вспомогательного контура |
Ui | В перем. тока | 500 |
Номинальное напряжение |
Ue | В перем. тока | 500 |
Безопасное разъединение согласно EN 61140 |
|||
Между вспомогательными контактами |
В перем. тока | 240 | |
обычный термический ток |
Ith | A | 6 |
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
Замыкающие контакты |
|||
120 В |
Ie | A | 1.5 |
220 В 230 В 240 В |
Ie | A | 1.5 |
380 В 400 В 415 В |
Ie | A | 0.5 |
500 В |
Ie | A | 0.5 |
Размыкающие контакты |
|||
120 В |
Ie | A | 1.5 |
220 В 230 В 240 В |
Ie | A | 1.5 |
380 В 400 В 415 В |
Ie | A | 0.9 |
500 В |
Ie | A | 0.8 |
DC Л/П 15 мс |
|||
| Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe. | |||
24 В |
Ie | A | 0.9 |
60 В |
Ie | A | 0.75 |
110 В |
Ie | A | 0.4 |
220 В |
Ie | A | 0.2 |
Стойкость к коротким замыканиям без сваривания |
|||
макс. предохранитель |
A gG/gL | 6 | |
| указания | |||
|
Температура окружающей среды: рабочий диапазон по IEC/EN 60947, PTB: с -5°C до +50°C Нагрузочная способность клемм главных токопроводов в одножильном и тонкопроволочном исполнении с оконечной муфтой: применить при использовании 2 проводов одинакового поперечного сечения Расчётный рабочий ток: условия включения и отключения согласно DC-13, L/R постоянны по данным Стойкость к коротким замыканиям: время-токовые характеристики в соответствии со вкладышем „Предохранители“ (по запросу) |
|||
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
B300 при неодинаковой полярности (Opposite polarity) B600 при одинаковой полярности (Same polarity) |
||
Управляется постоянным током DC |
R300 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 90 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 2.1 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 6.3 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | |||
Adjustable current range |
A | 60 - 90 | |
Max. rated operation voltage Ue |
V | 690 | |
Mounting method |
Separate positioning | ||
Type of electrical connection of main circuit |
Screw connection | ||
Number of auxiliary contacts as normally closed contact |
1 | ||
Number of auxiliary contacts as normally open contact |
1 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Release class |
- |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | IEC: IP00, UL/CSA Type: - |
