Артикул:
257908
Внутренний код:
EAT-257908
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |
Модули связи | ||
|
Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей |
|||
Описание |

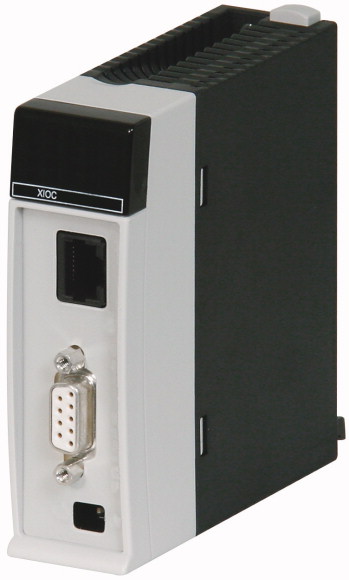

Модуль PROFIBUS-DP-Master |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 EN 50178 |
||
Температура окружающей среды |
°C | 0 - +55 | |
Хранение |
? | °C | -20 - +70 |
Вибростойкость |
10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г |
||
Удароустойчивость |
g |
15 Длительность ударного воздействия 11 мс |
|
Ударная прочность |
500 г/ 50 мм ±25 г
|
||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Класс защиты |
1 | ||
Класс защиты |
IP20 | ||
Излучаемые радиопомехи |
DIN/EN 55011/22, Класс A | ||
Вес |
кг | 0.2 | |
| Электропитание | |||
Номинальное напряжение |
Ue | В пост. тока | 24 (12) |
Допустимый диапазон |
20,4 до 28,8 (11,8 до 14,4) | ||
Остаточная пульсация |
% |
5
|
|
Питание при отсутствии напряжения |
|||
Продолжительность провала |
мс | 10 | |
Частота повторяемости |
с | 1 | |
Питающее напряжение |
5 B пост. тока ±5 % | ||
максимальная потеря мощности |
Pv | W | 7.2 |
| Интерфейсы | |||
Встроенные интерфейсы |
PROFIBUS-DP, RS485, EN 50170 | ||
Протокол |
Главное устройство PROFIBUS-DP (класс 1) | ||
Скорость передачи данных |
кбит/с | 9,6 по 12000 | |
Функция |
Интерфейс PROFIBUS-DP Главное устройство (класс 1) |
||
Гальваническое разделение |
да | ||
Количество подчиненных устройств |
124 | ||
Данные отправки/получения |
по 3 500 байт | ||
Концевое сопротивление шины |
с возможностью подключения | ||
входы/выходы |
макс. 244 байт на подчиненное устройство | ||
Исполнение штекера |
9-полюсное гнездо SUB-D | ||
Потребление тока |
Ie | мА | < 300 |
Скорость передачи данных/длина |
кБод |
9,6 кбит/с при 1200 м 19,2 кбит/с при 1200 м 93,75 кбит/с при 1200 м 187,5 кбит/с при 1000 м 500 кбит/с при 400 м 1500 кбит/с при 200 м 3000 кбит/с при 100 м 6000 кбит/с при 100 м 12000 кбит/с при 100 м |
|
Диагностика шины |
Светодиод | ||
Количество модулей |
XC100: 1 XC200: 3 |
||
Места подключения |
1, 2, 3 | ||
| Интерфейсные модули | |||
Прозрачный режим работы |
|||
Скорость передачи данных |
кбит/с | 9,6 по 12000 | |
Режим работы |
|||
Данные отправки/получения |
по 3 500 байт |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 7.2 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / PLC communication module (EC001423) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS communication module (ecl@ss8.1-27-24-22-08 [AKE531011]) | |||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
1 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
0 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
Yes | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Redundancy |
No | ||
Type of data transmission |
Serial | ||
Transmission rate |
kBit/s | 12000 | |
With potential separation |
Yes | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Suitable for safety functions |
No | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 30 | |
Height |
mm | 105 | |
Depth |
mm | 95 |
Апробации
| Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
