Основная функция |
Оптические датчики | ||
Ассортимент |

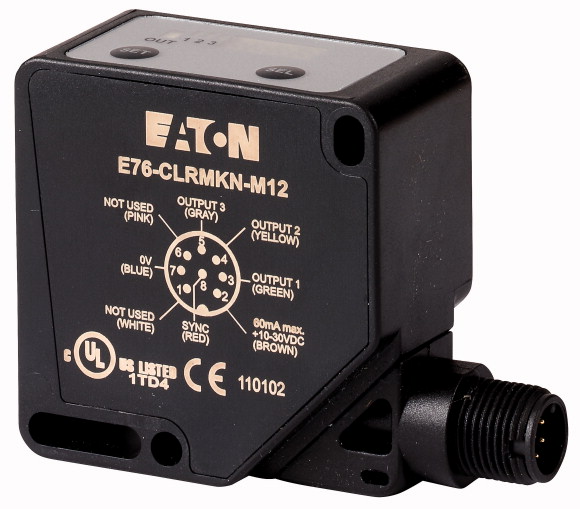

Серия E76 IntelliView | ||
Возможности подключения |
Штепсельный разъем M12 x 1 | ||
Конструктивное исполнение (внешние размеры) |
мм | Прямоугольный объемный резонатор (50 x 50 x 25) | |
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
Расчетное расстояние срабатывания |
Sn | мм | 450 |
Описание |
Распознавание цветов 3 выхода NO PNP |
||
подключение |
8-проводной | ||
Функция |
Фотоэлектрический датчик | ||
Разновидности освещения |
Инфракрасный | ||
Вид переключения |
PNP | ||
|
Information relevant for export to North America Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking UL File No. E166051 UL Category Control No. NRKH, NRKH7 CSA File No. UL report applies to both Canada and US North America Certification UL listed, certified by UL for use in Canada Max. Voltage Rating 30 V DC Degree of Protection IEC: IP67; UL/CSA Type: - |
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-5-2 | ||
Температура окружающей среды |
-10 - +55 | ||
Эксплуатация |
? | °C | -10 - +55 |
Хранение |
? | °C | -20 - +70 |
Удароустойчивость |
g |
30 Длительность ударного воздействия 11 мс |
|
Класс защиты |
IP67 | ||
Вибрация |
Амплитуда 0,5 мм: 10 - 55 Гц IEC/EN 60068-2-6 |
||
| Характеристики | |||
Расчетное расстояние срабатывания |
|||
Расчетное расстояние срабатывания |
Sn | мм | 450 |
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
частота переключения |
Гц | 770 | |
Время ответа |
мс | 0.65 | |
Индикация коммутационного положения |
Светодиод | желтый | |
Защитные функции |
защита от короткого замыкания | ||
подключение |
8-проводной | ||
Конструктивное исполнение |
|||
Конструктивное исполнение (внешние размеры) |
мм | Прямоугольный объемный резонатор (50 x 50 x 25) | |
Возможности подключения |
Штепсельный разъем M12 x 1 |
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -10 | |
Макс. рабочая температура |
°C | 55 |
| Sensors (EG000026) / Luminescence sensor (EC001822) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Optoelectronic sensor / Luminescence scanner (ecl@ss8.1-27-27-09-08 [AKP257012]) | |||
Type of lamp |
- | ||
Analogue output 0 V ... 10 V |
No | ||
Analogue output 0 mA ... 20 mA |
No | ||
Analogue output 4 mA ... 20 mA |
No | ||
Analogue output -10 V ... +10 V |
No | ||
Type of electric connection |
Connector M12 | ||
Number of semiconductor outputs with signalling function |
3 | ||
Number of contact energized outputs with signalling function |
0 | ||
Type of switching output |
PNP | ||
Type of switch function |
Normally open contact (NO) | ||
With blanking function |
No | ||
Operation agent-safety class |
Safety class 2 | ||
Width sensor |
mm | 25 | |
Height of sensor |
mm | 50 | |
Length of sensor |
mm | 50 | |
Diameter sensor |
mm | 0 | |
Setting procedure |
- | ||
Type of frequency band of the receiving spectrum |
- | ||
Construction type housing |
Cuboid | ||
Laser protection class |
- | ||
No load current |
mA | 0 | |
Type of light |
White light | ||
Light dot |
mm? | 0 | |
With fibre optics connection |
No | ||
Max. output current |
mA | 100 | |
Nominal operating distance |
mm | 45 | |
Switching frequency |
Hz | 770 | |
Degree of protection (IP) |
IP67 | ||
Voltage type |
DC | ||
Ambient temperature |
°C | -10 - 55 | |
With exchange lens |
No | ||
Material of optical surface |
Glass | ||
Material housing |
Plastic | ||
Material of cable sheath |
- | ||
Material fibre optics core |
- | ||
With time function |
No | ||
AWG-number |
0 |
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | E166051 | ||
| UL Category Control No. | NRKH, NRKH7 | ||
| CSA File No. | UL report applies to both Canada and US | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Max. Voltage Rating | 30 V DC | ||
| Degree of Protection | IEC: IP67; UL/CSA Type: - |
