Артикул:
135735
Внутренний код:
EAT-135735
Дилерский сертификат
56 кб
Техническая документация
231,3 кб
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |

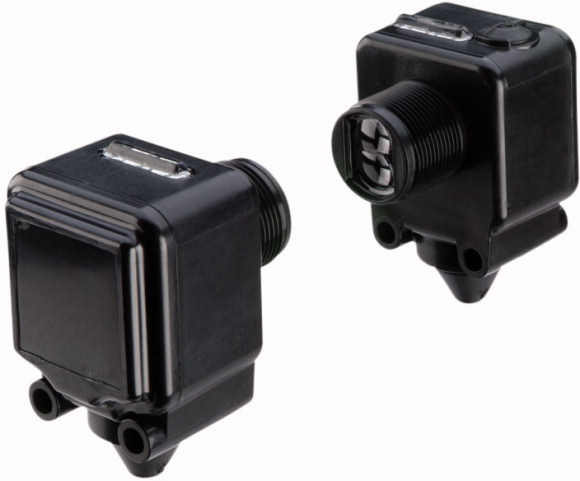

Оптические датчики | ||
Ассортимент |
Серия E65 SM | ||
Возможности подключения |
Штепсельный разъем M12 x 1 | ||
Конструктивное исполнение (внешние размеры) |
мм | 33 x 41 x 37 | |
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
Расчетное расстояние срабатывания |
Sn | мм | 15000 |
Описание |
Передатчик (в комбинации с приемником) | ||
подключение |
4-проводной | ||
Функция |
Одноходовой световой барьер | ||
Материал |
пластик | ||
Вид переключения |
NPN PNP |
||
| указания для комбинации с приемником | |||
|
Information relevant for export to North America Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking UL File No. E166051 UL Category Control No. NRKH, NRKH7 CSA File No. UL report applies to both Canada and US CSA Class No. – North America Certification UL listed, certified by UL for use in Canada Max. Voltage Rating 30 V DC Degree of Protection IEC: IP68, IP69K; UL/CSA Type: 1, 3, 4, 4x, 6, 6P, 12, 13 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-5-2 | ||
Температура окружающей среды |
-25 - +55 | ||
Эксплуатация |
? | °C | -25 - +55 |
Хранение |
? | °C | -25 - +70 |
Удароустойчивость |
g |
50 Длительность ударного воздействия 10 мс |
|
Класс защиты |
IP68, IP69K | ||
| Характеристики | |||
Расчетное расстояние срабатывания |
|||
Расчетное расстояние срабатывания |
Sn | мм | 15000 |
Дальность |
мм |
15
|
|
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
Расчетный рабочий ток |
Ie | мА | < 100 |
Рабочий ток во включенном состоянии при 24 В постоянного тока |
Ib | мА | 40 |
Время ответа |
мс | 1 | |
Индикация коммутационного положения |
Светодиод | красный | |
Индикация рабочего напряжения |
Светодиод | зеленый | |
Предельное усиление |
желтый | ||
Защитные функции |
защита от короткого замыкания Защита от неправильной полярности Защита от обрыва провода |
||
подключение |
4-проводной | ||
Конструктивное исполнение |
|||
Конструктивное исполнение (внешние размеры) |
мм | 33 x 41 x 37 | |
Возможности подключения |
Штепсельный разъем M12 x 1 | ||
Материал |
пластик |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / One-way light barrier (EC002716) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Optoelectronic sensor / One-way light barrier (ecl@ss8.1-27-27-09-01 [AKP250010]) | |||
Scope of delivery of the one-way system |
Transmitter | ||
Opening angle |
° | 0 | |
Pre failure notice |
No | ||
With time function |
No | ||
Rated switching distance |
mm | 15000 | |
Max. switching distance |
mm | 15000 | |
Max. output current |
mA | 0 | |
Reflector included |
No | ||
Analogue output 0 V ... 10 V |
No | ||
Analogue output 0 mA ... 20 mA |
No | ||
Analogue output 4 mA ... 20 mA |
No | ||
Analogue output -10 V ... +10 V |
No | ||
With other analog output |
No | ||
Setting procedure |
- | ||
With communication interface analog |
No | ||
With communication interface AS-Interface |
No | ||
With communication interface CANOpen |
No | ||
With communication interface DeviceNet |
No | ||
With communication interface Ethernet |
No | ||
With communication interface INTERBUS |
No | ||
With communication interface PROFIBUS |
No | ||
With communication interface RS-232 |
No | ||
With communication interface RS-422 |
No | ||
With communication interface RS-485 |
No | ||
With communication interface SSD |
No | ||
With communication interface SSI |
No | ||
Number of semiconductor outputs with signalling function |
0 | ||
Number of contact energized outputs with signalling function |
0 | ||
Number of protected semiconductor outputs |
0 | ||
Number of protected contact energized outputs |
0 | ||
Type of interface for safety communication |
- | ||
Type of electric connection |
Connector M12 | ||
Type of switching output |
- | ||
Type of switch function |
- | ||
Operation agent-safety class |
Safety class 2 | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Construction type housing |
Cuboid | ||
Width sensor |
mm | 33 | |
Diameter sensor |
mm | 0 | |
Height of sensor |
mm | 55 | |
Length of sensor |
mm | 41 | |
Switch function |
Light-/dark switching | ||
Material of optical surface |
Plastic | ||
Material housing |
Plastic | ||
Max. output current at protected output |
mA | 0 | |
Min. reflector distance |
mm | 0 | |
Ambient temperature |
°C | -25 - 55 | |
Time of reaction |
ms | 1 | |
Transmission range of the safety field |
m | 0 | |
Switching frequency |
Hz | 0 | |
Type of safety acc. IEC 61496-1 |
- | ||
Switching voltage of OSSD at state "high" |
V | 0 | |
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 10 - 30 | |
Voltage type |
DC | ||
With monitoring function downstream switching devices |
No | ||
Laser protection class |
None | ||
Wavelength of the sensor |
nm | 660 | |
Type of light |
Polarity free red light | ||
Light dot |
mm? | 0 | |
AWG-number |
0 | ||
Material of cable sheath |
- | ||
With restart blockage |
No | ||
Suitable for safety functions |
No | ||
Degree of protection (IP) |
IP67 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | E166051 | ||
| UL Category Control No. | NRKH, NRKH7 | ||
| CSA File No. | UL report applies to both Canada and US | ||
| CSA Class No. | – | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Max. Voltage Rating | 30 V DC | ||
| Degree of Protection | IEC: IP68, IP69K; UL/CSA Type: 1, 3, 4, 4x, 6, 6P, 12, 13 |
