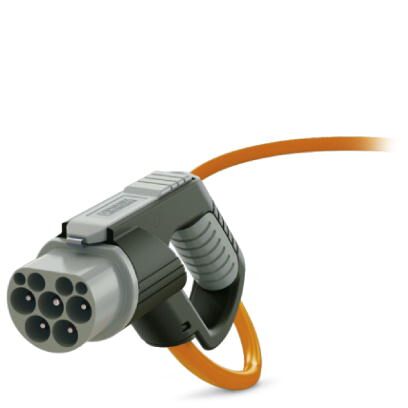

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, без защитного колпачка, Designlinie 1, GB/T, GB/T 20234.2, 32 A / 250 В (AC), тип конструкции D-Line, кабель: 7 м, оранжевый, прямой, ВНИМАНИЕ: могут потребоваться кабельные принадлежности., поверхность сопряжения: серый, область захвата: серый
Описание изделия
Зарядный кабель переменного тока, с зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей с входными разъемами GB/T, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
Указание
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
|---|
Описание изделия
| Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, без защитного колпачка |
|---|---|
| Исполнение | D-Line |
| Стандарты / нормативные документы | GB/T 20234.2 |
| Стандарт зарядки | GB/T |
| Режим заряда | Режим 3, случай C |
| Указание | ВНИМАНИЕ: могут потребоваться кабельные принадлежности. |
| В определенных регионах требуется управление кабелем при превышении длины кабеля 5,0 м (Швейцария) или 7,5 м (США) (МЭК 61851-1). | |
| Отдельная модель с одиночными наконечниками |
Размеры
| Ширина зарядного штекера электромобиля | 60,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 112,40 мм |
| Глубина зарядного штекера электромобиля | 219,10 мм |
| Длина кабеля | 7 м |
| Длина зачищаемой части провода | 45 мм ±10 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP54 (Защитный колпачок) |
Электрические характеристики
| Зарядная мощность, макс. | 8 кВт |
|---|---|
| Количество фаз | 1 |
| Количество, силовые контакты | 3 (L, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 250 В |
| Количество сигнальных контактов | 2 (CP, CC) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 220 Ω (между PE и CC) |
Design
| Тип конструкции | D-Line |
|---|---|
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | серый |
| Цвет области ручки | серый |
| Цвет элемента управления | серый |
| Цвет защитного колпачка | черный |
| Этикетка | 14,1 мм x 44,8 мм (логотип заказчика по запросу) |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал рычага управления | Пластик |
| Материал защитный колпачок | Пластик |
| Материал вид при установке | Пластик |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 3 x 6 мм² + 1 x 0,5 мм² (GB/T 25087-2010, ISO 14572) |
|---|---|
| Класс проводника | Класс 6 |
| Наружный диаметр проводника | 13,9 мм ±0,5 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | TPE |
| Внешняя оболочка, цвет | оранжевый |
| минимальный радиус изгиба | 208,5 мм (15 x диаметр) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
