Возможные производители: KLEMSAN

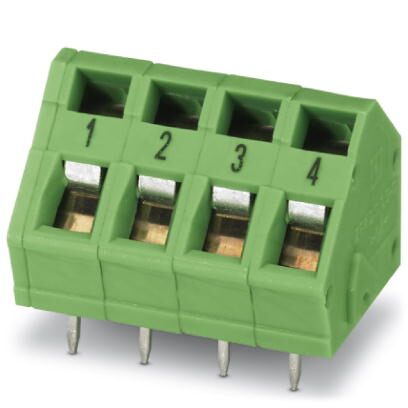

Клеммы для печатной платы, номинальный ток (Ex): 16 A, номинальное напряжение (Ex): 176 В, размер шага: 5 мм, полюсов: 4, тип подключения: Пружинный зажим, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленый. Клемма печатной платы соответствует требованиям «Директивы для PROFINET» в редакции от 05/2017
Преимущества для Вас
- Выполняет требования «Директивы для PROFINET» в редакции 05/2017
- Соответствие требованиям CAT5 согласно EN 50173 и ISO/МЭК 11801
- Соответствует повышенным требованиям к безопасности по классу взрывозащиты Ex e согласно МЭК 60079-7 для взрывоопасных областей
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате
- Клеммный контакт открывается при помощи зафиксированной отвертки для удобного подключения проводов
- Функциональные отверстия, расположенные параллельно и перпендикулярно оси провода, обеспечивают возможность гибкого проектирования печатных плат
- Двойные паечные штифты снижают механическую нагрузку на точки пайки
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | ZFKDS(A) 1,5C-EX PROFINET |
| Размер шага | 5 мм |
| Полюсов | 4 |
| Тип подключения | Пружинный зажим |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 4 |
| Количество потенциалов | 4 |
Соединительная способность
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Длина оголяемой части | 7 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия
| Длина [ l ] | 14,1 мм |
|---|---|
| Ширина [ w ] | 21 мм |
| Высота [ h ] | 16,25 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 12,75 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 5,08 мм |
| Размеры штыря | 0,7 x 0,7 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
