Возможные производители: KLEMSAN

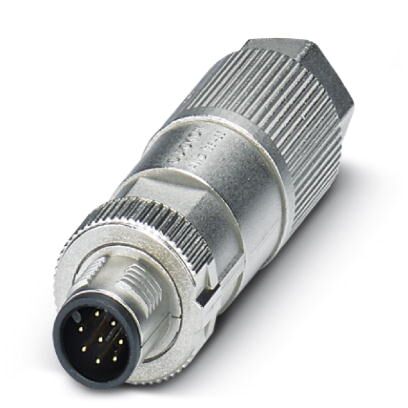

Соединитель для датчика/исполнительного устройства, 8-полюсн., без галогенов, экранирован., Штекеры прямое M12 SPEEDCON, А-кодирование, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 5 мм ... 9,7 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Размеры
| Раствор ключа - накидная гайка | 15 мм |
|---|---|
| Диаметр корпуса | 19 мм |
| Длина | 58 мм |
| Наружный диаметр проводника | 5 мм ... 9,7 мм |
| Длина зачищенной части оболочки | ≥ 80 мм |
Окружающие условия
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 2 A |
|---|---|
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 8 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 в соответствии с IEC 61076-2-101 |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение провода | 0,14 мм² ... 0,5 мм² (гибкий) |
| 0,14 мм² ... 0,5 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 20 (гибкий) |
| 26 ... 20 (жесткий) | |
| Диаметр проводника вкл. изоляцию | 0,75 мм ... 2 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Циклы установки | ≥ 100 |
| Момент затяжки | Накатанная гайка М12 |
| 5 Нм (Контргайка) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | в соответствии с IEC 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
