Возможные производители: KLEMSAN

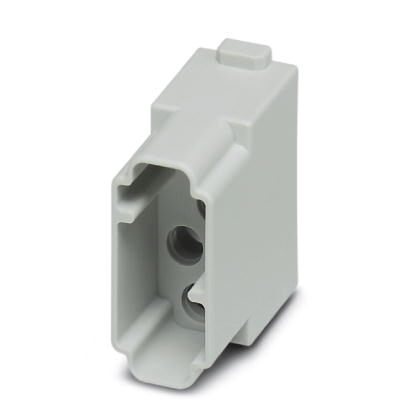

Модуль для установки контактов, полюсов: 4xKOAX, контакты цепи питания: 0, контакты цепи управления: 4, Штифт, Вывод под пайку и обжимной контакт, 50 В, 2 A, 0,14 мм² ... 2,5 мм², применение: Сигнал
Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
|---|---|
| Расчетный ток | 1,5 A |
| Расчетное импульсное напряжение | 0,8 кВ |
| Проходное сопротивление, внешний провод | ≤ 3 мΩ |
| Проходное сопротивление, внутренний провод | ≤ 10 мΩ |
| Сопротивление изоляции | ≥ 10 ГΩ |
| Вид при установке | 4xKOAX |
Механические характеристики
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
|---|---|
| Сечение AWG | 26 ... 14 |
| Длина зачищенной части одной жилы | 2,5 мм ±0,5 мм |
| Диаметр контакта | 4,8 мм |
| Циклы установки | ≥ 500 |
Общие сведения
| Указание | Для корпусов HEAVYCON конструкции B6 до B48 требуется несущая рамка модуля HC-M-B…MF-..., обжимные контакты HC-M-04-KOAX... (обжимные контакты не входят в объем поставки) |
|---|---|
| Серия | HC-M-04-KOAX |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Вывод под пайку и обжимной контакт |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для контактов HC-M-04-BU-KOAX... |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | AU |
| Материал, держатель контакта | PC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
