Возможные производители: KLEMSAN

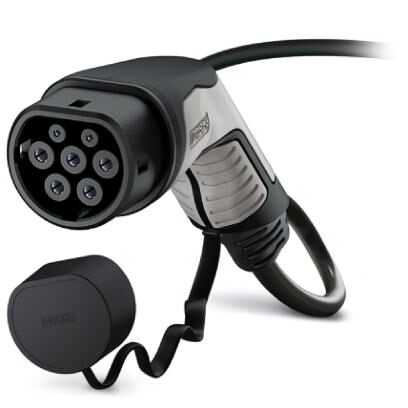

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком, C-Line черный / серый, Тип 2, МЭК 62196-2, 32 A / 480 В (AC), тип конструкции C-Line, кабель: 4 м, черный, прямой, поверхность сопряжения: черный, область захвата: серый
Описание изделия

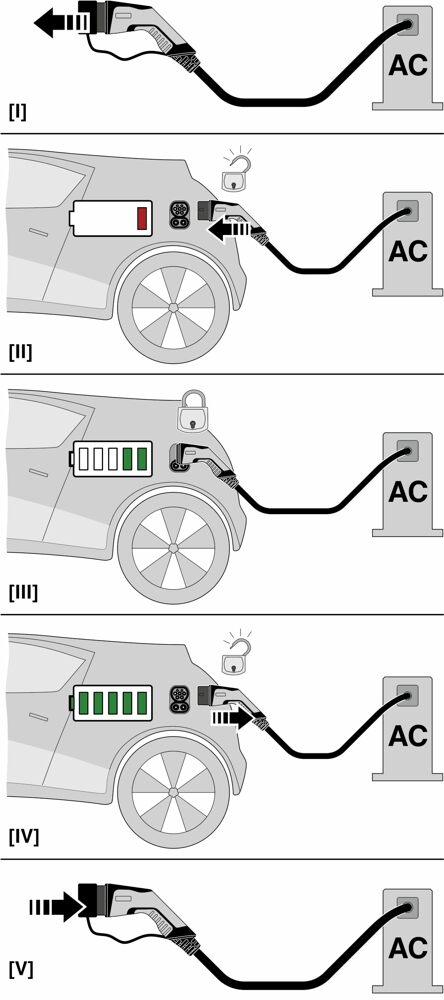

Зарядный кабель переменного тока, с автомобильным зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 2, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Характеристики материалов приведены в IMDS (Международная система информации о материалах в автомобильной промышленности)
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2
- Испытано согласно требованиям EV Ready 37
- Вода не проникает в кабель благодаря полной водонепроницаемости в продольной плоскости
Описание изделия
| Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком |
|---|---|
| Исполнение | C-Line черный / серый |
| Стандарты / нормативные документы | МЭК 62196-2 |
| Стандарт зарядки | Тип 2 |
| Режим заряда | Режим 3, случай C |

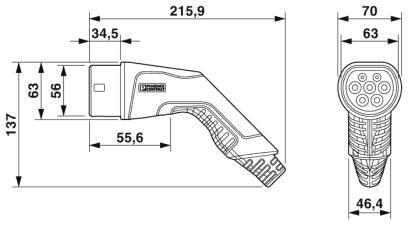

Размеры
| Ширина зарядного штекера электромобиля | 70,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 137,00 мм |
| Глубина зарядного штекера электромобиля | 215,90 мм |
| Длина кабеля | 4 м |
| Длина зачищаемой части провода | 60 мм ±15 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP54 (Защитный колпачок) |
Электрические характеристики
| Зарядная мощность, макс. | 26,6 кВт |
|---|---|
| Количество фаз | 3 |

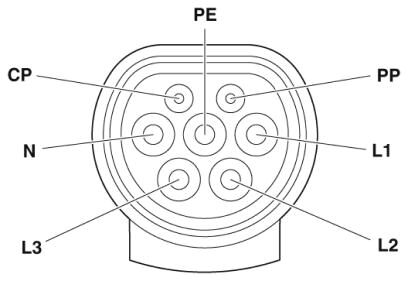

| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 480 В AC |
| Количество сигнальных контактов | 2 (CP, PP) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 220 Ω (между PE и PP) |
Design
| Тип конструкции | C-Line |
|---|---|
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | черный |
| Цвет области ручки | серый |
| Цвет защитного колпачка | черный |
| Варианты заказчиков | На заказ |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал защитный колпачок | Мягкий пластик |
| Материал вид при установке | Пластик |
| Класс воспламеняемости | V0 |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 5 x 6,0 мм² + 1 x 0,5 мм² |
|---|---|
| Стандарты и предписания в отношении проводников | prEN 50620 / DIN EN 50620 |
| Класс проводника | Класс 5 |
| Сертификация проводников | VDE |
| Наружный диаметр проводника | 17 мм ±0,4 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | TPE-U |
| Внешняя оболочка, цвет | черный |
| минимальный радиус изгиба | 255 мм (15 x диаметр) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
