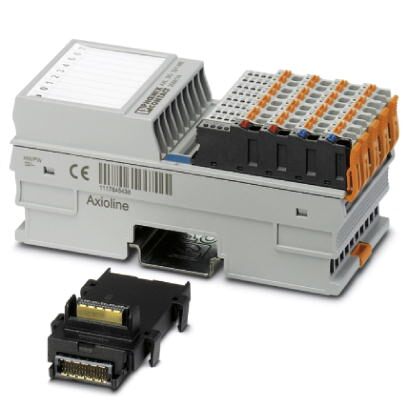

Axioline F, Модуль цифрового ввода, Цифровые входы: 32, 24 В DC, cпособ подключения: 1-проводной кабель, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для регистрации цифровых сигналов.
Для повышения помехозащищенности предусмотрена возможность настройки времени фильтрации на входах.
Время фильтрации 100 мкс позволяет вам в зависимости от области применения использовать функцию подсчета с частотой на входе до 5 кГц.
Преимущества для Вас
- 32 цифровых входа согласно EN 61131‑2 тип 1 и тип 3
- 24 В DC, 2,4 мА
- 1-проводная схема подключения датчиков
- Минимальное время обновления менее 100 мкс
- Трехступенчатая настройка времени фильтрации:
- Максимальная входная частота: 5 кГц
- Сохранение в памяти таблички спецификации устройства
Размеры
| Чертеж |  |
|---|---|
| Подпись к рисунку | Размеры |
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Axioline F штекер |
|---|---|
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка». |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 238,3 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 120 мА (до HW 04) |
| макс. 60 мА (от HW 05) | |
| Потребляемая мощность | макс. 600 мВт (до HW 04) |
| макс. 300 мВт (от HW 05) | |
| Наименование | Питание для модулей цифрового ввода (UI) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 50 мА |
| Потребляемая мощность | макс. 1,2 Вт |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество входов | 32 |
| Наименование защиты | Защита входов от перепутывания полярности |
| Время фильтрования (входной фильтр) | 3000 мкс (По умолчанию) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 2,4 мА |
Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
