Возможные производители: KLEMSAN

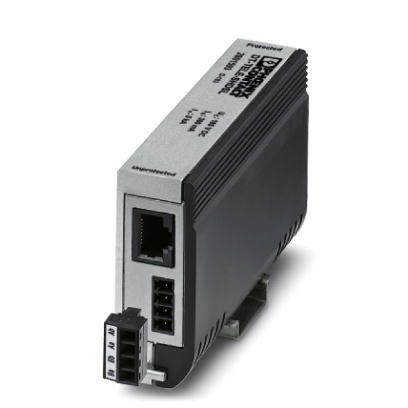

Промежуточный штекер с устройством защиты от импульсных перенапряжений, для двух телекоммуникационных интерфейсов SHDSL (Ports). Разъем: RJ45 (RJ12/RJ11) и вставная винтовая клемма (COMBICON). Возможность установки на несущую рейку.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Цинк. литье под давлением |
|---|---|
| Цвет | серебристый/черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| VDE 0110-1 | |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 4 |
| Направление действие | Line-Line & Line-Ground/Shield |

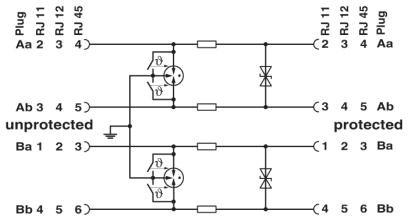

Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| 130 В AC | |
| Расчетный ток | ≤ 380 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 6 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (Количество импульсов категории D1) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 150 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 150 A |
| Уровень защиты Up (жила-жила) | 250 В (B2 -100 А) |
| ≤ 250 В (C1 -500 А) | |
| ≤ 410 В (C2 - 5 кA) | |
| ≤ 250 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 580 В (B2 -100 А) |
| ≤ 580 В (C1 -500 А) | |
| ≤ 790 В (C2 - 5 кA) | |
| ≤ 300 В (C3 - 100 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | |
| тип. 0,3 дБ (≤ 2,8 МГц / 100 Ω) | |
| тип. 3 дБ (≤ 25 МГц / 100 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 25 МГц |
| Емкость (фаза-фаза) | 55 пФ |
| Емкость (фаза-земля) | 7 пФ |
| Сопротивление на каждую цепь | 3,3 Ω 20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| B2 - 4 кВ / 100 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| D1 - 1 кА |
Характеристики клемм
| Тип подключения | RJ45 / COMBICON |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| MC 1,5/4 | |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| MC 1,5/4 | |
| Способ подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,22 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2002 |
