Возможные производители: KLEMSAN

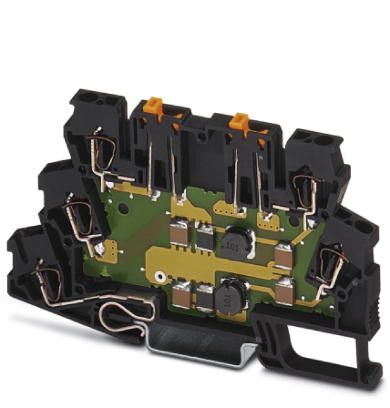

TERMITRAB, клеммный блок с пружинными зажимами, со встроенной защитой от перенапряжений в виде фильтра и разъединителей, для монтажа на NS 35/7.5, напряжение UN 24 В DC, ширина клеммного модуля: 6,2 мм, ширина крышки: 2,2 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Категория перенапряжения | III |
Степень загрязнения | 2 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Двухъярусные клеммы |
Направление действие | Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C3 | |
Номинальное напряжение UN | 24 В AC |
Макс. напряжение при длит. нагрузке UC | 38 В DC |
30 В AC | |
Расчетный ток | 500 мА (55 °C) |
Эффективный рабочий ток IC при UC | ≤ 100 мкA (на цепь) |
Ток защитного проводника IPE | ≤ 1 мА (на цепь) |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A (на цепь) |
700 A (Суммарн.) | |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 700 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 1,5 кA (на цепь) |
3 кA (Суммарн.) | |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 40 A (на цепь) |
80 A (Суммарн.) | |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 70 В (на цепь) |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 70 В (на цепь) |
Остаточное напряжение при In (фаза-земля) | ≤ 80 В |
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 80 В |
Уровень защиты Up (жила-земля) | ≤ 80 В (C1 - 500 В / 250 А) |
Время срабатывания tA (фаза-земля) | ≤ 25 нс |
Вносимое затухание aE, асим. | тип. 40 дБ (1 МГц / 150 Ω) |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 60 кГц |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 20 кГц |
Емкость (фаза-земля) | тип. 130 нФ |
Индуктивность на каждую цепь | тип. 100 мГн |
Сопротивление на каждую цепь | 0,5 Ω |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 500 мА (T) |
Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
C3 - 40 A |
Характеристики клемм
Тип подключения | Пружинный зажим |
---|---|
Тип подключения ВХОД | Пружинные контакты |
Тип подключения ВЫХОД | Пружинные контакты |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 |
---|---|
EN 61643-21 2001 + A1:2009 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
