Артикул:
2905656
Внутренний код:
PC-2905656
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
27,990 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

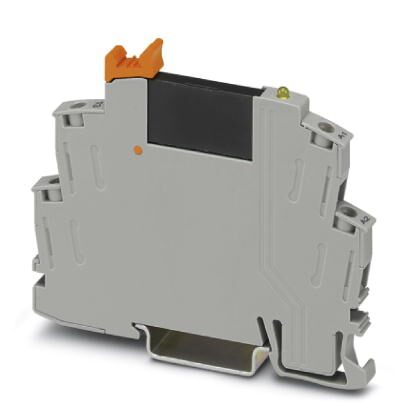

Смонтированный полупроводниковый релейный модуль с винтовым зажимом: цоколь реле с выбрасывателем и вставным миниатюрным полупроводниковым реле. Входное напряжение: 24 В пост. тока. Выход: 24-253 В перем. тока / 0,75 А
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UC | |
| Порог срабатывания, сигнал "1", относительно UC | > 0,8 |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защитный диод |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0,19 Вт |
Выходные данные
| Диапазон выходного напряжения | 24 В AC ... 253 В AC (50/60 Гц) |
|---|---|
| Макс. ток продолжительной нагрузки | 0,75 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Ток нагрузки, минимальный | 10 мА |
| Ток утечки | 1 мА (в отключенном состоянии) |
| Импульсный ток | 30 A AC (tp = 20 мс, при 25 °C) |
| Предельная нагрузка | 4,5 A2c (tp = 10 мс, при 25 °C) |
| Ограничение верхнего предела напряжения | > 275 В |
| Падение напряжения при макс. рабочем токе | |
| Выходная коммутация | 2-провод., нулевой выключатель |
| Наименование защиты | Цепь RCV |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| 0,5 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0,5 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² |
| 0,5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| 0,5 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута) | |
| 0,5 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 1,5 мм² |
| 0,5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 12 (жесткий) |
| 20 ... 14 (гибкий) | |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
