Возможные производители: KLEMSAN

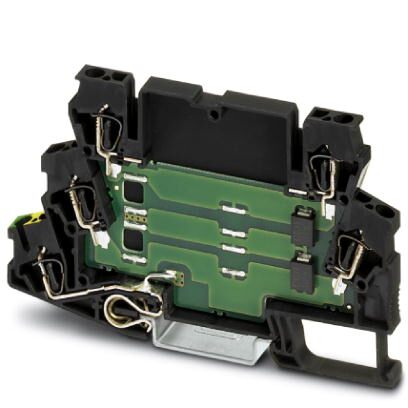

Клеммный блок с пружинными зажимами, со встроенной защитой от импульсных перенапряжений, для монтажа на NS 35/7.5, напряжение UN 24 В DC, ширина клеммного модуля: 6,2 мм, ширина крышки: 2,2 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | EN 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы |
| Полюсов | 2 |
| Направление действие | Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C3 | |
| Класс VDE | C1 |
| C3 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 10 A (50 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (DC) |
| ≤ 20 мкA (60 Гц) | |
| Ток защитного проводника IPE | ≤ 10 мкA (DC) |
| ≤ 40 мкA (60 Гц) | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 310 A (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 620 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 62 A (на цепь) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 45 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 48 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 48 В |
| Уровень защиты Up (жила-земля) | ≤ 45 В (C1 - 250 А) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤1 МГц / 50 Ом) |
| тип. 0,1 дБ (≤ 150 кГц / 150 Ω) | |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 500 кГц |
| Емкость (фаза-земля) | ≤ 2 нФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 10 A (T) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
| C3 - 25 A | |
| Стабильность переменного тока (фаза — земля) | 2 A - 5x 1 с |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| EN 61643-21 | |
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
